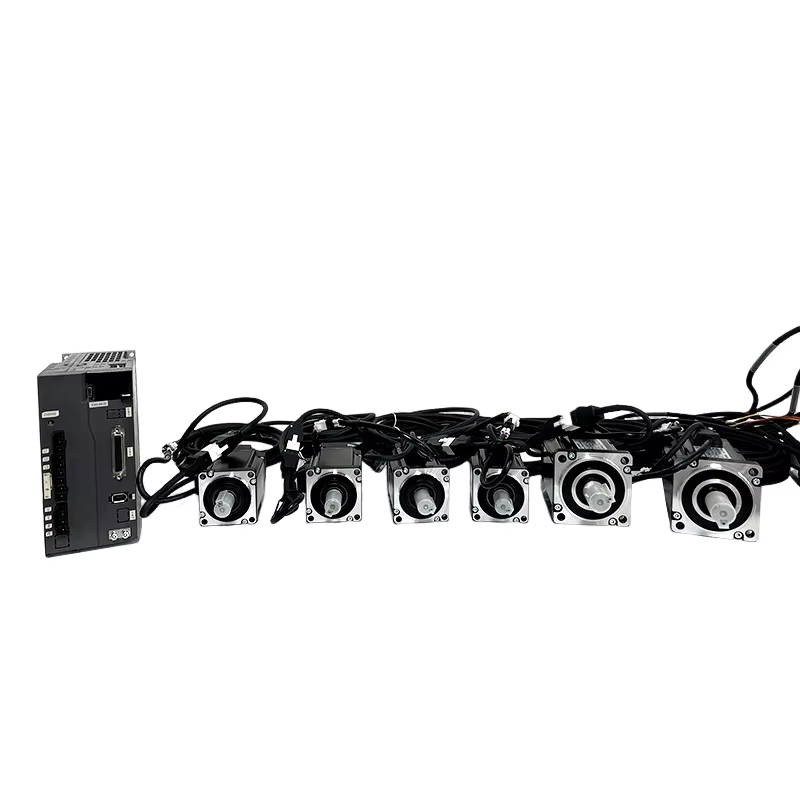

Bagaimana Memilih Pemacu Linear Frekuensi Tukar Aliran Tinggi yang Sesuai? Panduan Lengkap dari Penyesuaian Keperluan hingga Kawalan Kos

Memadankan Frekuensi Tukar Aliran dengan Keperluan Pemacu Linear Penentuan Kedudukan Tepat

Mengapa penentuan kedudukan tepat menuntut penyelarasan ketat antara frekuensi dan lebar jalur

Pemacu linear yang digunakan untuk penentuan kedudukan tepat memerlukan frekuensi pensuisan mereka ditetapkan sekurang-kurangnya 5 hingga 10 kali lebih tinggi daripada lebar jalur gelung kawalan. Ini membantu mengurangkan isu kelambatan fasa dan menghalang riak PWM daripada bercampur dengan isyarat suap balik. Ketepatan dalam aspek ini amat penting, terutamanya dalam konteks peringkat litografi semikonduktor di mana ketepatan mesti berada di bawah 50 nanometer. Pertimbangkan spesifikasi lazim: jika lebar jalur gelung tertutup adalah 100 kHz, maka frekuensi pensuisan harus mencapai sekitar atau melebihi 2 MHz mengikut kriteria Nyquist. Ini memastikan pengimbas (encoder) dapat mengambil sampel dengan betul tanpa terlepas butiran penting (seperti yang dinyatakan dalam Laporan Kejuruteraan Kawalan Gerakan 2023). Apabila pengilang mengambil jalan pintas dalam aspek ini, mereka berisiko menghadapi masalah serius. Ralat penentuan kedudukan boleh meningkat sehingga 300% kerana pensuisan pada frekuensi rendah membenarkan riak-riak tersebut mengganggu sensor resolusi tinggi yang sedang berusaha melacak kedudukan tepat.

Dinamik beban, kepekaan terhadap hingar, dan kestabilan gelung tertutup dalam kawalan pergerakan

Inersia beban mempunyai kesan utama terhadap arus transien, yang menjejaskan kestabilan pemandu semasa operasi. Apabila menangani lengan robot atau peringkat linear yang mempunyai jisim berubah-ubah, tindak balas pantas daripada pengawal arus menjadi sangat penting. Pensuisan frekuensi tinggi antara 500 kHz hingga 2 MHz membantu mengurangkan riak arus dengan mengawal nilai delta i induktor, menghasilkan kira-kira 40% kurang denyutan tork dalam motor servo berdasarkan kajian yang diterbitkan dalam IEEE Transactions on Industrial Electronics pada tahun 2022. Namun, terdapat cabaran lain: kerentanan terhadap gangguan elektromagnetik meningkat secara ketara dengan kadar dv/dt, yang boleh merosakkan ketepatan enkoder. Sebagai contoh, pengimbas imej perubatan sering menggunakan penapis EMI aktif bersama teknik pemasangan wayar khas untuk mengekalkan kualiti isyarat di atas 60 dB SNR dalam sistem suap balik mereka. Langkah-langkah ini memastikan penentuan kedudukan yang tepat pada tahap sub-milimeter walaupun berada dalam persekitaran berisik elektrik.

Bandingan dunia sebenar: Peringkat servo industri (250 kHz) berbanding aktuator haptik (1.2 MHz)

Apabila tiba kepada sistem servo industri, kestabilan terma lebih diutamakan berbanding kelajuan kasar. Sistem-sistem ini biasanya beroperasi pada frekuensi pensuisan sekitar 250 kHz, yang membolehkan mereka mengendalikan beban besar seperti inersia 50 kg sambil mengekalkan sinki haba yang padat dan mengurangkan kos berkaitan gangguan elektromagnetik. Sebagai penyeimbang, aktuator haptik memerlukan sesuatu yang sama sekali berbeza. Mereka memerlukan perubahan arus yang luar biasa pantas—diukur dalam mikrosaat—untuk menghasilkan sensasi taktil realistik pada julat 300 hingga 500 Hz yang kita rasai melalui antara muka sentuh. Ini bermakna kelajuan pemandu mesti dinaikkan sehingga 1.2 MHz, menggunakan komponen magnetik bersaiz kecil, serta merekabentuk litar dengan hampir tiada induktans. Apabila memeriksa spesifikasi ini, sebenarnya terdapat jurang besar antara keduanya—sekitar perbezaan 380% dalam frekuensi operasi. Mengapa? Kerana servo paling mengutamakan pengekalan output daya yang konsisten dari masa ke masa, manakala haptik mesti memberi tindak balas serta-merta terhadap perubahan keadaan untuk memberikan pengalaman maklum balas sentuh yang autentik.

Kompromi Reka Bentuk Utama: Kecekapan, Saiz, EMI, dan Prestasi Terma

Kehilangan Pensuisan vs. Frekuensi: Data yang Diukur daripada TI CSD88539ND dan Infineon IRS2092S

Hubungan antara frekuensi pensuisan dan kehilangan kuasa sama sekali tidak mudah. Sebagai contoh, ambil litar tipikal 12 V/2 A apabila frekuensi meningkat dari 300 kHz hingga 1 MHz. MOSFET dan pemandu gerbang akhirnya mengalami peningkatan kehilangan kuasa keseluruhan sebanyak kira-kira 220%. Mengapa ini berlaku? Ini disebabkan oleh tindih-tindih antara voltan dan arus semasa peralihan suis tersebut. Walaupun setiap kitaran individu mungkin menggunakan tenaga yang lebih sedikit, bilangan kitaran yang dilalui menjadi jauh lebih banyak. Apabila frekuensi melebihi 500 kHz, setiap peningkatan tambahan sebanyak 100 kHz memerlukan penggunaan sinki haba yang kira-kira 15% lebih besar hanya untuk mengekalkan suhu sambungan semikonduktor di bawah 125 darjah Celsius. Dalam aplikasi yang memerlukan kawalan presisi pada tahap nanometer, kebanyakan jurutera bersedia menerima penurunan kecekapan sebanyak 18 hingga 22 peratus setelah melampaui ambang 500 kHz tersebut. Mereka memerlukan lebar jalur tambahan ini untuk mengekalkan jarak fasa yang sesuai dalam tempoh kurang daripada 100 nanosaat. Pada akhirnya, pencapaian kawalan yang tepat biasanya lebih penting daripada memaksimumkan setiap peratus kecekapan yang tersisa.

Cabaran EMI di atas 1 MHz: Kos pematuhan CISPR-32 dan kerumitan susun atur

Di atas 1 MHz, pematuhan Kelas B CISPR-32 berubah daripada rutin kepada memerlukan banyak sumber daya. Tenaga harmonik berpindah ke jalur sensitif, mencetuskan kesan reka bentuk berantai:

• Papan litar bercetak (PCB) empat lapisan menjadi wajib (menambah kos papan sebanyak ~30%)
• Penyekat mod sepunya meningkat 40% dalam isi padu berbanding reka bentuk 500 kHz
• Keselongsong terlindung menambah berat sebanyak 15–25% serta kerumitan pemasangan
  Penggandingan medan hampir menjadi lebih kuat dengan peningkatan dv/dt yang lebih cepat, memerlukan antipad, jejak pengawal, dan jarak jejak yang lebih ketat—menggunakan kira-kira 20% lagi keluasan PCB. Ujian pra-pematuhan yang gagal menelan kos $25,000 setiap iterasi. Sebagai ganti menspesifikasikan frekuensi secara berlebihan, amalan terbaik memberi tumpuan kepada penekanan harmonik: topologi pensuisan voltan sifar (ZVS) dan perintang gerbang yang diselaraskan mengurangkan EMI pada sumbernya—menurunkan beban penapis dan risiko ujian.

Mengurangkan Penurunan Kecekapan dalam Reka Bentuk Pemacu Linear Penentuan Kedudukan Berketepatan Tinggi Frekuensi Tinggi

Mengukur kehilangan kecekapan: penurunan 18–22% dari 300 kHz ke 2 MHz dalam topologi 12 V/2 A

Apabila menjalankan ujian pada platform piawai 12 volt pada arus 2 amp, kita mendapati kecekapan menurun sekitar 18 hingga 22 peratus apabila frekuensi meningkat dari 300 kilohertz sehingga mencapai 2 megahertz. Ini berlaku terutamanya disebabkan oleh kerugian pensuisan yang meningkat secara eksponen, selain daripada kerugian teras dan magnetik yang mengganggu dan semakin bertambah. Imej termal menunjukkan kawasan panas yang mengganggu ini terbentuk tepat di sebelah pemacu gerbang (gate drivers) dan induktor keluaran. Bacaan daripada penganalisis kuasa menceritakan naratif lain mengenai apa yang berlaku di belakang tabir—seperti pelepasan kapasitans parasitik dan isu-isu rumit berkaitan pemulihan songsang diod. Khususnya bagi sistem gelung tertutup (closed loop systems), ini bermaksud sama ada mengurangkan spesifikasi prestasi atau menggunakan penyelesaian penyejukan yang lebih besar. Namun, kedua-dua pilihan ini menimbulkan masalah: penyejukan yang lebih besar mengurangkan kestabilan mekanikal dan memperkenalkan hanyutan suhu (thermal drift) yang secara perlahan mengurangkan ketepatan penentuan kedudukan (positioning accuracy) dalam aplikasi dunia nyata dari masa ke masa.

Penggabungan GaN dan pemanduan gerbang aktif: Mengurangkan kehilangan konduksi sebanyak 37% (NCP51800 + GS66508T)

Apabila menyangkut peningkatan kecekapan pada frekuensi yang sangat tinggi, transistor kesan medan (FET) Galium Nitrida (GaN) berfungsi dengan cemerlang apabila digabungkan dengan sesuatu seperti pemacu gerbang adaptif NCP51800. Kami sebenarnya telah menguji ini di makmal dengan peranti GaN GS66508T dan memperoleh hasil yang cukup mengimbas. Terdapat pengurangan kira-kira 37 peratus dalam kehilangan konduksi berbanding IGBT silikon tradisional yang beroperasi pada frekuensi 2 MHz. Ini berlaku kerana GaN tidak mempunyai isu cas pemulihan songsang yang mengganggu dan juga memerlukan cas gerbang (QG) yang jauh lebih rendah semasa operasi. Apa yang menjadikan semua ini mungkin adalah beberapa faktor utama yang menyokong peningkatan prestasi ini.

• Pemegang Miller aktif , mengelakkan nyalaan palsu semasa peralihan dv/dt yang tinggi
• Kawalan masa lapang adaptif , menghalang konduksi diod badan dan kehilangan berkaitan
• penyesuaian kadar perubahan dv/dt , menekan gangguan elektromagnetik (EMI) jalur lebar di sumber asalnya
  Gabungan ini mengekalkan kecekapan sistem >90% pada frekuensi di atas 1 MHz sambil menyampaikan kadar perubahan arus yang diperlukan untuk kestabilan kedudukan pada skala nanometer—menjadikan GaN bukan sahaja boleh digunakan, malah semakin penting bagi sistem gerakan presisi generasi seterusnya.

Pengoptimuman Kos: Mengelakkan Spesifikasi Berlebihan dalam Pemilihan BOM Pemacu Linear untuk Penentuan Kedudukan Presisi

Apabila jurutera menambahkan komponen tambahan hanya kerana mereka mampu melakukannya, kos akan meningkat tanpa benar-benar meningkatkan prestasi sistem penentududukan tepat. Menurut pelbagai laporan industri, antara 15% hingga mungkin sehingga 30% perbelanjaan pada senarai bahan (bill of materials) pada dasarnya merupakan perbelanjaan yang sia-sia. Ini berlaku apabila pihak berkaitan memilih komponen yang jauh melebihi keperluan sebenar sistem. Sebagai contoh, penggerak jalur lebar ultra canggih yang digunakan pada pentas yang tidak memerlukan banyak pecutan tetapi mempunyai inersia tinggi. Pilihan-pilihan yang tidak sesuai sedemikian menimbulkan pelbagai masalah di kemudian hari, seperti isu pengurusan haba, kerja tambahan dalam menangani penapis gangguan elektromagnetik, serta peningkatan risiko di seluruh rantaian bekalan. Apa yang lebih berkesan? Fokuskan pemilihan komponen berdasarkan tiga faktor utama: ketepatan resolusi kedudukan yang diperlukan, jenis lonjakan pecutan yang mungkin berlaku dalam senario dunia sebenar, dan keadaan persekitaran di mana keseluruhan sistem akan beroperasi. Pertukaran pintar juga memberi kesan. Menggantikan komponen piawai dengan alternatif seperti galium nitrida pada titik-titik frekuensi tinggi kritikal, atau menggantikan penghalang (choke) berukuran terlalu besar dengan teras ferit bersaiz sesuai, dapat menjimatkan kos secara nyata. Selain itu, syarikat-syarikat yang menggabungkan pangkalan vendor mereka sambil memperoleh diskaun harga borong turut mencatatkan jimat tambahan tanpa menjejaskan kualiti isyarat, margin keselamatan haba, atau kebolehpercayaan dari masa ke masa.
