চিপ প্যাকেজিং/পিসিবি ড্রিলিং-এ বিচ্যুতি ছাড়াই মাইক্রন-স্তরের অবস্থান নির্ধারণ কীভাবে ১০০০-বিন্দু নির্ভুলতা পূরণ দ্বারা অর্জন করা হয়?

১০০০-পয়েন্ট নির্ভুলতা কম্পেনসেশনের পিছনের বিজ্ঞান

ওয়েফার এবং প্যানেল স্কেলে স্পেশিয়াল ননলিনিয়ারিটির ম্যাপিং

চিপ প্যাকেজিং এবং পিসিবি ড্রিলিং-এ মাইক্রন-স্তরের পুনরাবৃত্তিযোগ্যতা অর্জন করতে হলে সংশোধন বিন্দুর ঘন গ্রিড প্রয়োজন, কারণ স্থানিক ত্রুটিগুলি—যা তাপীয় ঢাল, সাবস্ট্রেটের বিকৃতি এবং গাইড-ওয়ে-এর সোজা হওয়ার দ্বারা সৃষ্ট—স্বতঃস্ফূর্তভাবে অ-রৈখিক। ৩০০ মিমি ওয়েফার বা ৬০০ মিমি প্যানেলে, এই স্থানীয় বিচ্যুতিগুলি একটি একক অফসেট বা কঠিন যান্ত্রিক শিম দিয়ে সংশোধন করা সম্ভব নয়। ১০০০-বিন্দুর কম্পেনসেশন ম্যাপ সম্পূর্ণ কাজের এলাকাটি নমুনা নেয় এবং একটি সফটওয়্যার-ভিত্তিক ত্রুটি মডেল গঠন করে যা সম্পূর্ণ ক্ষেত্রজুড়ে গতি নির্দেশনাগুলিকে গতিশীলভাবে সামঞ্জস্য করে। প্রতিটি নোডে করা পরিমাপগুলি স্প্লাইন- বা বহুপদী-ভিত্তিক ইন্টারপোলেশন ইঞ্জিনে প্রবেশ করে, যা নিয়ন্ত্রককে যেকোনো স্থানাঙ্কে অবস্থান ত্রুটিগুলি পূর্বাভাস দিতে এবং নিষ্ক্রিয় করতে সক্ষম করে। এই পদ্ধতি একক-বিন্দু সংশোধনের তুলনায় নির্ভুলতা ৮৪.৩% পর্যন্ত উন্নত করে (কিল্যাবস, ২০২৩), যেখানে সফটওয়্যার-চালিত কম্পেনসেশন স্থায়ী হার্ডওয়্যার পদ্ধতির চেয়ে ধারাবাহিকভাবে উত্তম কাজ করে (পিএমসি, ২০২৩)। রক্ষণশীল এনকোডার ফিডব্যাককে স্থানিকভাবে সচেতন ট্রাজেক্টরিতে রূপান্তর করে সিস্টেমটি অ-সমরূপ যান্ত্রিক বিকৃতির অধীনেও টুল-টিপের অবস্থানকে আদর্শ পথ থেকে ±০.৫ মাইক্রনের মধ্যে বজায় রাখে।

দৃষ্টি-নির্দেশিত ত্রুটি ক্যালিব্রেশন এবং রিয়েল-টাইম এনকোডার ফিডব্যাক ইন্টিগ্রেশন

গতিশীল অবস্থার মধ্যে নির্ভুলতা বজায় রাখতে, ৪-অক্ষ সিএনসি মেশিনিং এবং বহু-অক্ষ সার্ভো সিস্টেমগুলি উচ্চ-রেজোলিউশন ভিশন মেট্রোলজি এবং ন্যানোমিটার-শ্রেণীর এনকোডার ফিডব্যাককে একত্রিত করে। একটি গ্রেস্কেল এজ-ডিটেকশন ক্যামেরা সাব-পিক্সেল নির্ভুলতায় ফিডুশিয়াল মার্কগুলি সনাক্ত করে, যা তাপীয় ড্রিফট, ক্ল্যাম্পিং বিকৃতি বা বোর্ডের প্রসারণের কারণে অবশিষ্ট বিপথগামিতা পরিমাপ করে। এই বিচ্যুতিটি একটি বাস্তব-সময় পুনরাবৃত্তিমূলক কম্পেনসেশন ফ্রেমওয়ার্কে (হু এট আল., ২০২২) প্রেরণ করা হয়, যা প্রতিটি সার্ভো সাইকেলে অক্ষ-নির্দিষ্ট সংশোধন প্রয়োগ করে। ১ ন্যানোমিটার রেজোলিউশন সহ লিনিয়ার এনকোডার—এবং ২৪-বিট ইন্টারপোলেশন সহ রোটারি এনকোডার—নিশ্চিত করে যে নির্দেশিত অবস্থানগুলি প্রকৃতপক্ষে অর্জিত হয়েছে, যা ন্যানোমিটার স্তরে লুপটি সম্পন্ন করে। ভিশন-ভিত্তিক ফিড-ফরওয়ার্ড এবং এনকোডার-ভিত্তিক যাচাইয়ের সংমিশ্রণ নিম্ন-ফ্রিক uency জ্যামিতিক ত্রুটি এবং উচ্চ-ফ্রিকুয়েন্সি কম্পন উভয়কেই বাতিল করে, একটি সাধারণ ৪-অক্ষ সিএনসি প্ল্যাটফর্মকে একটি স্ব-সংশোধনকারী সিস্টেমে রূপান্তরিত করে। ফলস্বরূপ, ছিদ্র স্থাপনের সহনযোগ্যতা উচ্চ-গতির ড্রিলিংয়ের সময়ও ±২ মাইক্রোমিটার থেকে ±০.৩ মাইক্রোমিটারে কঠোর হয়ে ওঠে—কারণ কন্ট্রোলারটি স্থিতিস্থাপক গতিবিদ্যা মডেলের উপর নির্ভর না করে মেশিনের প্রকৃত আচরণের সাথে ধারাবাহিকভাবে খাপ খাওয়ায়।

৪-অক্ষ সিএনসি মেশিনিং: পিসিবি ড্রিলিংয়ের জন্য নির্ভুল সমান্তরালকরণ এবং পুনরাবৃত্তিমূলক সংশোধন

তাপীয় প্রসারণ, ব্যাকল্যাশ এবং ছিদ্র অবস্থান সহনশীলতা নিয়ন্ত্রণ (±২ মাইক্রোমিটার → ±০.৩ মাইক্রোমিটার)

পিসিবি ড্রিলিংয়ে, পরিবেশগত তাপমাত্রার মাত্র ৫°সে পরিবর্তন স্পিন্ডল এবং বল স্ক্রুগুলির তাপীয় প্রসারণের মাধ্যমে ৮–১২ মাইক্রোমিটার পর্যন্ত অবস্থানগত সরণ ঘটাতে পারে। একটি ১০০০-বিন্দু সংশোধন গ্রিড পূর্ণ প্যানেলের উপর এই স্থানিক ত্রুটিগুলির মানচিত্র তৈরি করে এবং সরাসরি বহু-অক্ষ সার্ভো লুপে বাস্তব-সময়ের সংশোধন প্রেরণ করে। সাধারণ লিডস্ক্রু সিস্টেমে সাধারণত ৩–৫ মাইক্রোমিটার হওয়া ব্যাকল্যাশকে পুনরাবৃত্তিমূলক লেজার ইন্টারফেরোমিটার ক্যালিব্রেশন এবং উভয়দিকবর্তী পিচ ত্রুটি মানচিত্রণের মাধ্যমে ০.৫ মাইক্রোমিটারের নিচে নামিয়ে আনা হয়। উচ্চ-রেজোলিউশন লিনিয়ার এনকোডারগুলি অবশিষ্ট তাপীয় ও গতিশীল ড্রিফটকে দমন করে, যার ফলে প্রকৃত ছিদ্র অবস্থান ±০.৩ মাইক্রোমিটার সীমার মধ্যে রাখা সম্ভব হয়—যা শিল্পমানের ±২ মাইক্রোমিটার বেসলাইনের তুলনায় ছয় গুণ উন্নত। এই নিয়ন্ত্রণ স্তরটি এইচডিআই এবং ভিয়া-ইন-প্যাড ডিজাইনের জন্য অপরিহার্য, যেখানে একটি ভুল অবস্থানের মাইক্রোভিয়া সম্পূর্ণ প্যানেলটিকে অকার্যকর করে দিতে পারে।

ড্রিল প্রোগ্রাম কম্পেনসেশন রেজিস্ট্রেশন অ্যালাইনমেন্ট এবং এক্সওয়াই স্টেজ ডায়নামিক্স অপ্টিমাইজেশন সহ

রেজিস্ট্রেশন অ্যালাইনমেন্ট শুরু হয় প্যানেল ফিডুশিয়ালসের ভিশন-ভিত্তিক ক্যাপচার দিয়ে, যার পরে ড্রিল প্রোগ্রামের জ্যামিতিক ওয়ার্পিং করা হয় যাতে এটি বোর্ডের আসল স্ট্রেচ, স্কিউ এবং স্কেল বিকৃতির সঙ্গে মেল খায়। ১০০০-বিন্দু গ্রিড মডেল প্রতিটি তাত্ত্বিক হোল স্থানাঙ্ককে একটি কম্পেনসেটেড অবস্থানে রূপান্তরিত করে—যেখানে অর্থোগোনালিটি ত্রুটি, স্থানীয় ওয়ারপেজ এবং অ-রৈখিক স্কেলিং সবগুলো বিবেচনা করা হয়। একইসঙ্গে, এক্সওয়াই স্টেজ ডায়নামিক্স অপ্টিমাইজ করা হয় যাতে ওভারশুট এবং রেজোন্যান্স দূর করা যায়: এস-কার্ভ অ্যাক্সিলারেশন প্রোফাইলগুলো ঝার্ককে ৩০ মিটার/সেকেন্ড³-এ সীমিত রাখে, আর সার্ভো টিউনিং প্যারামিটারগুলো প্রতি ২০০ মিলিসেকেন্ড পরপর রিয়েল-টাইম এনকোডার ফিডব্যাক ব্যবহার করে আপডেট করা হয়। এই সিঙ্ক্রোনাইজড, বহুস্তরীয় কম্পেনসেশন—রেজিস্ট্রেশন ম্যাপিং থেকে মোশন কন্ট্রোল পর্যন্ত—০.১৫ মিমি মাইক্রোভিয়াসগুলোকে ঠিক লক্ষ্যবস্তুতে অবস্থান করতে সাহায্য করে এবং পূর্ণ ৬০০ মিমি প্যানেলের মধ্যে হোলগুলোর মধ্যে টলারেন্স ৫ মাইক্রোমিটারের মধ্যে রাখে।

উচ্চ-গতির উৎপাদনে মাল্টিঅ্যাক্সিস সার্ভো পারফরম্যান্স এবং ক্লোজড-লুপ ফিডব্যাক

মোটর নির্বাচন, মাইক্রোস্টেপিং রেজোলিউশন এবং মোশন কন্ট্রোলে সিগন্যাল ইন্টিগ্রিটি

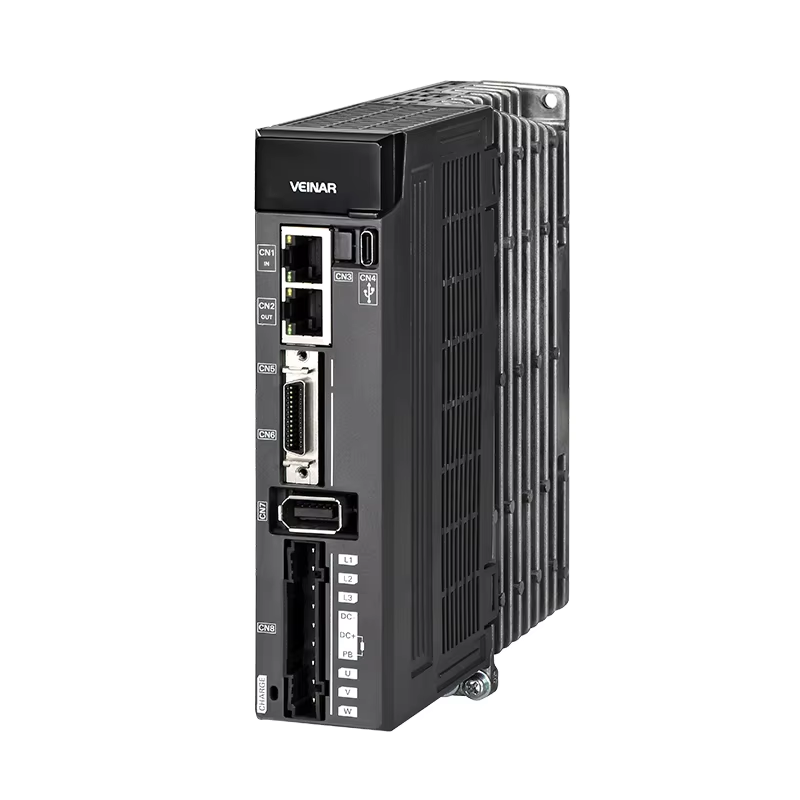

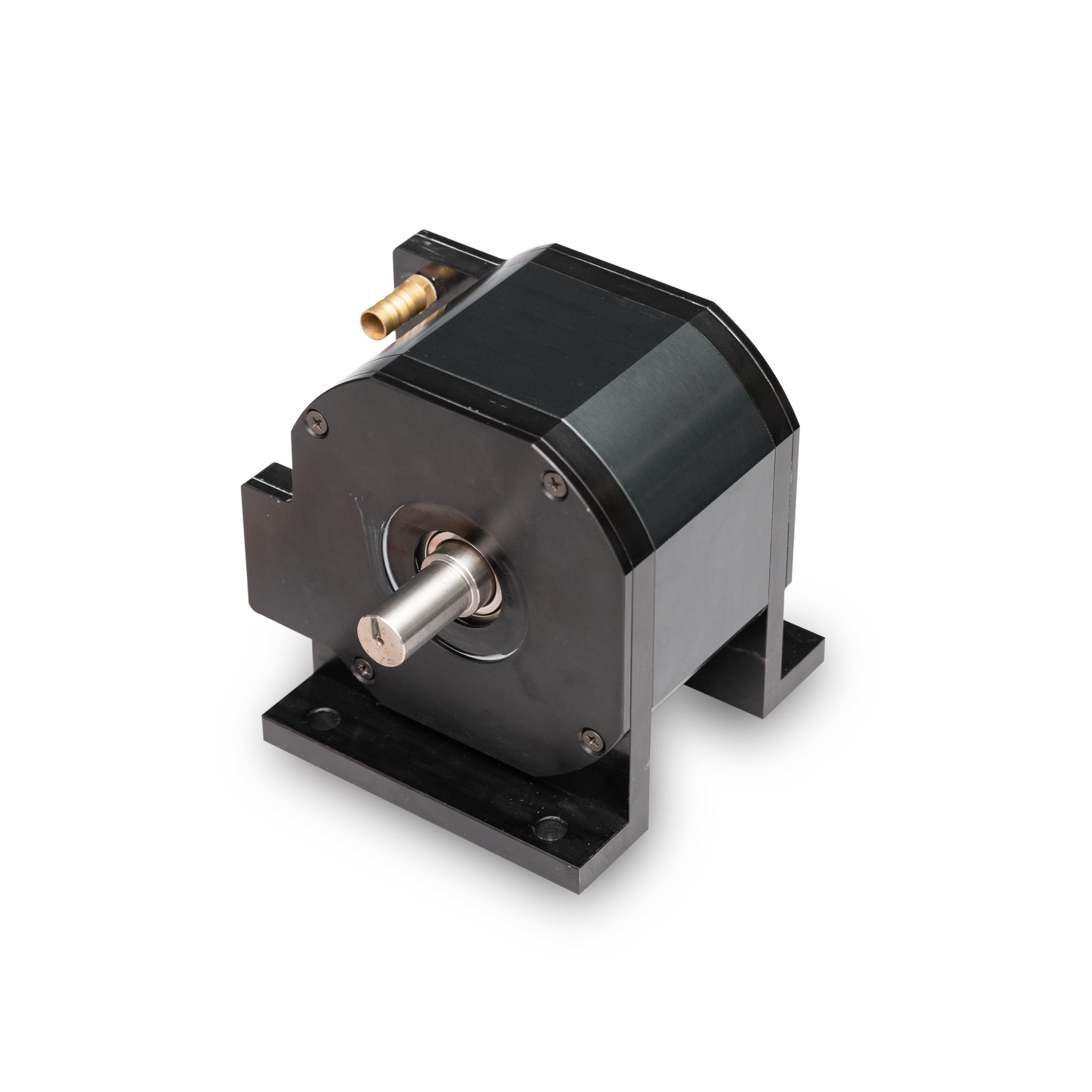

বহু-অক্ষ সার্ভো মোটর—স্টেপার নয়—পিসিবি ড্রিলিং এবং চিপ প্যাকেজিং-এ মাইক্রন-স্তরের নির্ভুলতা অর্জনের ভিত্তি। ওপেন-লুপ স্টেপার সিস্টেমের বিপরীতে, সার্ভোগুলি গতির সমস্ত পরিসরে ধ্রুব টর্ক প্রদান করে এবং দ্রুত ত্বরণ বা লোডের অধীনে স্টেপ হারানো রোধ করে। একটি ২০-বিট এনকোডার প্রতি আবর্তনে ১ মিলিয়নের বেশি কাউন্ট প্রদান করে, যা কোণীয় অবস্থানকে ০.০০০০৯° পর্যন্ত নির্ণয় করে; যখন এটি সঠিক যান্ত্রিক ট্রান্সমিশনের সাথে যুক্ত হয়, তখন এটি সাব-মাইক্রন রৈখিক অবস্থান নির্ধারণ করতে সক্ষম হয়। যদিও মাইক্রোস্টেপিং ড্রাইভগুলি গতিকে মসৃণ করতে পারে, কেবলমাত্র ক্লোজড-লুপ এনকোডার ফিডব্যাকই নিশ্চিত করে যে নির্দেশিত অবস্থান প্রকৃত ভৌত অবস্থানের সাথে মিলে যায়। সিগন্যাল অখণ্ডতাও সমানভাবে গুরুত্বপূর্ণ: ড্রাইভ, মোটর বা পাওয়ার লাইন থেকে উৎপন্ন বৈদ্যুতিক শোরগুলি এনকোডার ডেটা ক্ষুণ্ণ করতে পারে, যার ফলে জিটার এবং অবস্থান ত্রুটি ঘটে। ডিফারেনশিয়াল সিগন্যালিং (RS-৪২২), শিল্ডেড টুইস্টেড-পেয়ার কেবলিং এবং সঠিক গ্রাউন্ডিং সিগন্যালের সত্যতা রক্ষা করে। সার্ভো ড্রাইভ ধারাবাহিকভাবে এনকোডারের স্বাস্থ্য যাচাই করে—ত্রুটিপূর্ণ পাঠ বাতিল করে এবং লুপ স্থিতিশীলতা বজায় রাখে—যাতে ১০০০-বিন্দু কম্পেনসেশন মডেল হাজার হাজার চক্র জুড়ে বিশ্বস্তভাবে কাজ করতে পারে।

সাব-পিক্সেল ভিশন গাইডেন্স: আলোক পরিবর্তনশীলতা এবং যান্ত্রিক বিচ্যুতি কমানো

সাব-পিক্সেল ভিশন গাইডেন্স প্রযুক্তি ন্যাটিভ পিক্সেল রেজোলিউশনের চেয়ে উচ্চতর সঠিকতা অর্জন করে—যা চিপ প্যাকেজিং এবং পিসিবি ড্রিলিং-এর মতো মাইক্রন-স্তরের টার্গেটিংয়ের জন্য অত্যন্ত গুরুত্বপূর্ণ। আলোকের পরিবর্তনশীলতা, যেমন অসম আলোকিতকরণ বা স্পেকুলার হাইলাইট, বৈশিষ্ট্যের প্রান্তগুলির ধারণাকে কয়েক মাইক্রন পর্যন্ত সরিয়ে দিতে পারে। এই সমস্যা মোকাবেলার জন্য, ভিশন সিস্টেমগুলি সমরূপ কোঅ্যাক্সিয়াল ডিফিউজ লাইটিং এবং অ্যাডাপ্টিভ কন্ট্রাস্ট নরমালাইজেশন অ্যালগরিদম ব্যবহার করে। যান্ত্রিক বিপথগামিতা—যা স্টেজ ব্যাকল্যাশ, লিড স্ক্রু ক্ষয় বা তাপীয় প্রসারণের কারণে ঘটে—বাস্তব সময়ে সনাক্ত করা হয়: ফিডুশিয়ালগুলির উচ্চ-রেজোলিউশন ছবিগুলির সাব-পিক্সেল প্রান্ত সনাক্তকরণ করে নির্ভুল X/Y/Z অফসেট তৈরি করা হয়। এগুলি সরাসরি মাল্টিঅ্যাক্সিস সার্ভো কন্ট্রোলারে প্রবেশ করে, যা মিলিসেকেন্ডের মধ্যে টুল পাথ সামঞ্জস্য করে। উদাহরণস্বরূপ, ০.৫ মাইক্রন তাপীয় ড্রিফট পরবর্তী ড্রিলিং চক্র শুরু হওয়ার আগেই সনাক্ত করা হয় এবং কম্পেনসেট করা হয়—যার ফলে ১০০০-বিন্দু কম্পেনসেশন ম্যাপের নির্ভুলতা অক্ষুণ্ণ থাকে। এই ক্লোজড-লুপ একীকরণ নিশ্চিত করে যে যান্ত্রিক ত্রুটিগুলি চূড়ান্ত স্থাপনে কখনও প্রবাহিত হয় না, ফলে সাব-পিক্সেল ভিশন দৃঢ়, উচ্চ-গতির মাইক্রন-স্তরের উৎপাদনের একটি মূল ভিত্তি হয়ে ওঠে।

FAQ বিভাগ

১০০০-পয়েন্ট নির্ভুলতা কম্পেনসেশনের প্রধান উদ্দেশ্য কী?

১০০০-পয়েন্ট নির্ভুলতা কম্পেনসেশনের লক্ষ্য হলো পিসিবি ড্রিলিং এবং চিপ প্যাকেজিং-এর মতো অ্যাপ্লিকেশনগুলিতে মাইক্রন-স্তরের নির্ভুলতা অর্জন করা, যা সম্পূর্ণ কাজের এনভেলপের মধ্যে স্থানিক ত্রুটিগুলির ম্যাপিং করে। এটি গতিশীলভাবে গতি নির্দেশনা সামঞ্জস্য করার জন্য ইন্টারপোলেটেড সফটওয়্যার মডেল ব্যবহার করে, যাতে সঠিক অবস্থান নিশ্চিত করা যায়।

ভিশন-গাইডেড ত্রুটি ক্যালিব্রেশন সিএনসি মেশিনিং নির্ভুলতা কীভাবে উন্নত করে?

ভিশন-গাইডেড ত্রুটি ক্যালিব্রেশন উচ্চ-রেজোলিউশন ক্যামেরা ব্যবহার করে ফিডুশিয়াল মার্কগুলি সনাক্ত করে এবং বিচ্যুতিগুলি পরিমাপ করে। এই বিচ্যুতিগুলি এনকোডার ফিডব্যাক ব্যবহার করে রিয়েল-টাইমে সংশোধন করা হয়, যা সাইন-আপ এবং টুল পজিশনিং নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করে।

উচ্চ-গতির উৎপাদনের জন্য সার্ভো মোটরগুলিকে স্টেপার মোটরের তুলনায় কেন পছন্দ করা হয়?

সার্ভো মোটরগুলিকে পছন্দ করা হয় কারণ এগুলি গতির সমস্ত পরিসরে টর্কের সামঞ্জস্যতা বজায় রাখে, সঠিক অবস্থান নির্ধারণের জন্য ক্লোজড-লুপ ফিডব্যাক ব্যবহার করে এবং লোডের অধীনে স্টেপ লস থেকে প্রতিরোধী—যা উচ্চ-নির্ভুলতা সম্পন্ন কাজের জন্য আদর্শ।

তাপীয় প্রসারণ পিসিবি ড্রিলিংয়ের নির্ভুলতাকে কীভাবে প্রভাবিত করে?

তাপীয় প্রসারণের ফলে অবস্থানগত সরণ ১২ মাইক্রোমিটার পর্যন্ত হতে পারে। ১০০০-বিন্দু কম্পেনসেশন গ্রিডের মাধ্যমে রিয়েল-টাইম সংশোধন এই ত্রুটিগুলো কমিয়ে আনে, যা তাপমাত্রা পরিবর্তনের মধ্যেও সুস্থির নির্ভুলতা নিশ্চিত করে।
