กุญแจสู่การจัดแนวในระดับนาโนเมตร! คุณค่าเชิงการประยุกต์ใช้ของการชดเชยความแม่นยำแบบ 1,000 จุดในเครื่องลิโทกราฟีและสถานีตรวจสอบด้วยโพรบที่มีความละเอียดสูง

เหตุใดการจัดตำแหน่งระดับนาโนเมตรจึงเป็นอุปสรรคสำคัญที่สุดต่อการสร้างลวดลายเซมิคอนดักเตอร์ระดับต่ำกว่า 5 นาโนเมตร

การเพิ่มขึ้นของข้อผิดพลาดในการวางแนวในโครงสร้าง multi-patterning แบบ EUV (>1.2 นาโนเมตร)

เมื่อขนาดของโหนดกระบวนการลดลงต่ำกว่า 5 นาโนเมตร เทคโนโลยีการถ่ายภาพด้วยรังสีอัลตราไวโอเลตขั้นสูง (EUV) จำเป็นต้องพึ่งพาเทคนิคการพิมพ์แบบหลายขั้นตอน (multi-patterning) มากขึ้นเพื่อกำหนดชั้นที่มีความสำคัญอย่างยิ่ง—โดยแต่ละขั้นตอนการสัมผัสแสงเพิ่มเติมจะทำให้เกิดความคลาดเคลื่อนในการจัดวาง (overlay error) สะสมมากขึ้น ที่โหนด 3 นาโนเมตร และ 2 นาโนเมตร ค่าความคลาดเคลื่อนในการจัดวางที่ยอมรับได้รวมทั้งหมดได้ลดลงเหลือต่ำกว่า 1.2 นาโนเมตร อย่างไรก็ตาม ในทางปฏิบัติ การจัดเรียงแบบหลายขั้นตอน (multi-patterning stacks) มักเกินค่าเกณฑ์นี้เนื่องจากความไม่แม่นยำในการจัดวางที่สะสมกันมา รอยต่อ (via) เพียงจุดเดียวที่จัดวางผิดตำแหน่งอาจก่อให้เกิดวงจรลัดอย่างรุนแรง ส่งผลให้สูญเสียผลผลิต (yield loss) เกิน 20% ต่อชั้นในกระบวนการผลิตจำนวนมาก หากขาดการควบคุมการจัดวางในระดับนาโนเมตร ต้นทุนต่อเวเฟอร์จะเพิ่มสูงขึ้นอย่างรวดเร็ว และการล่าช้าในการนำผลิตภัณฑ์ออกสู่ตลาดจะหลีกเลี่ยงไม่ได้

สาเหตุหลัก: การเปลี่ยนแปลงอุณหภูมิ (thermal drift), ความไม่เรียบของแม่พิมพ์ (reticle non-flatness) และพฤติกรรมเชิงพลศาสตร์ของแท่นรอง (stage dynamics) ซึ่งร่วมกันทำให้เกิดความผิดพลาดในการจัดวาง

ปัจจัยทางกายภาพสามประการที่สัมพันธ์กันอย่างใกล้ชิดเป็นสาเหตุหลักที่ทำให้เกิดความคลาดเคลื่อนในการจัดวางตำแหน่งเกินขีดจำกัดที่ยอมรับได้ ได้แก่ การเปลี่ยนแปลงตำแหน่งจากอุณหภูมิ (thermal drift), ความไม่เรียบของเรติเคิล (reticle non-flatness) และพลศาสตร์ของสเตจ (stage dynamics) แม้แต่การเปลี่ยนแปลงอุณหภูมิแวดล้อมเพียง 0.1 °C ก็สามารถก่อให้เกิดการขยายตัวในระดับไมครอนของชิ้นส่วนกลไกความแม่นยำสูง — รวมถึงสเตจสำหรับเวเฟอร์และตัวยึดเรติเคิล — ซึ่งนำไปสู่ความไม่แน่นอนของตำแหน่งในระดับย่อยนาโนเมตรเมื่อเวลาผ่านไป ความไม่เรียบของเรติเคิล โดยทั่วไปมีค่าระหว่าง 10–30 นาโนเมตร (วัดจากจุดสูงสุดถึงจุดต่ำสุด) จะก่อให้เกิดการบิดเบือนของภาพเฉพาะจุดที่แบบจำลองการจัดแนวแบบทั่วโลก (global alignment models) ไม่สามารถแก้ไขได้ ในขณะเดียวกัน พลศาสตร์ของสเตจ — ซึ่งรวมถึงการสั่นสะเทือนที่เกิดจากการเร่งความเร็ว ความฝืดของแบริ่ง (bearing hysteresis) และการหน่วงเนื่องจากแรงเสียดทาน (frictional lag) — จะสร้างความคลาดเคลื่อนชั่วคราวระหว่างการเคลื่อนที่ด้วยความเร็วสูง ผลกระทบเหล่านี้สะสมกันแบบไม่เป็นเชิงเส้น ส่งผลให้ความคลาดเคลื่อนโดยรวมในการจัดวางตำแหน่งเกินขีดจำกัดการซ้อนทับ (overlay ceiling) ที่ 1.2 นาโนเมตรอย่างมาก การลดผลกระทบที่เกิดขึ้นแบบเรียลไทม์จึงต้องอาศัยระบบเซอร์โวแบบหลายแกนที่ประสานงานกันอย่างรวดเร็ว ซึ่งสามารถตอบสนองได้เร็วกว่าการเปลี่ยนแปลงของสิ่งรบกวนเชิงกล

วิธีการชดเชยความแม่นยำแบบ 1000 จุด สามารถแก้ไขปัญหาการบิดเบือนเฉพาะจุดที่เกินความสามารถของแบบจำลองแบบทั่วโลกได้อย่างไร

ข้อจำกัดของการจัดแนวแบบดั้งเดิมที่ใช้จุดอ้างอิง 4–9 จุดภายใต้การสุ่มตัวอย่างเครื่องหมายที่มีความหนาแน่นสูง

การจัดแนวแบบดั้งเดิมที่ใช้จุดอ้างอิงเพียง 4–9 จุดสามารถตรวจจับได้เฉพาะความผิดรูปแบบทั่วทั้งภาพ เช่น การขยายขนาดแบบสม่ำเสมอ การหมุน หรือการแปลงตำแหน่งเท่านั้น แต่ไม่สามารถจับความผิดรูปแบบท้องถิ่นและไม่เป็นเชิงเส้นที่เกิดจากความโค้งของเวเฟอร์ ความชันของอุณหภูมิ หรือความไม่เรียบของเรติเคิลได้ เมื่อความหนาแน่นของลักษณะโครงสร้างเพิ่มขึ้นเกิน 5 นาโนเมตร ความคลาดเคลื่อนที่ไม่ได้ถูกจำลองไว้เหล่านี้จะสะสมกันไปทั่วทั้งชั้นการพิมพ์ลวดลาย ส่งผลให้เกิดความคลาดเคลื่อนในการวางตำแหน่งที่เหลืออยู่มากกว่า 1.2 นาโนเมตร การสุ่มตัวอย่างแบบกระจายเบาบางไม่สามารถตรวจจับความแปรผันเชิงพื้นที่ที่สำคัญของความผิดรูปได้ ทำให้ความคลาดเคลื่อนในการซ้อนทับยังคงไม่ได้รับการชดเชย และส่งผลกระทบโดยตรงต่ออัตราการได้ผลิตภัณฑ์ที่ใช้งานได้

การสร้างแบบจำลองจาโคเบียนที่แยกตามพื้นที่เพื่อแก้ไขความตั้งฉาก การหมุน และการปรับสเกลในแนวแกน x และ y

การชดเชยความแม่นยำแบบ 1,000 จุดช่วยเอาชนะข้อจำกัดนี้ผ่านการสร้างแบบจำลองจาโคเบียนแบบสนามหนาแน่น: โดยใช้เครื่องหมายอ้างอิงมากกว่า 1,000 จุดที่กระจายทั่วพื้นที่ทำงานทั้งหมดเพื่อทำแผนที่เวกเตอร์การบิดเบือน ซึ่งทำให้สามารถสร้างเมทริกซ์การแก้ไขที่ขึ้นอยู่กับตำแหน่งสำหรับความตั้งฉาก การหมุน และการปรับสเกลแกน X/Y อย่างอิสระในแต่ละจุดโหนด — จึงสามารถจับจุดความไม่เป็นเชิงเส้นเฉพาะท้องถิ่นที่วิธีการแบบจุดอ้างอิงน้อยไม่สามารถตรวจจับได้ แผนที่การบิดเบือนที่ได้จึงมีความละเอียดเชิงพื้นที่ระดับไมโครเมตร ทำให้สามารถแก้ไขข้อผิดพลาดอย่างละเอียดยิ่งขึ้นที่เกิดจากความเสียรูปของเรติเคิลและพฤติกรรมแบบไดนามิกของสเตจ ตามผลการศึกษาด้านมาตรวิทยาเซมิคอนดักเตอร์ วิธีนี้ช่วยลดข้อผิดพลาดในการจัดวางตำแหน่งลง 68% เมื่อเทียบกับการจัดแนวแบบมาตรฐานที่ใช้ 9 จุด

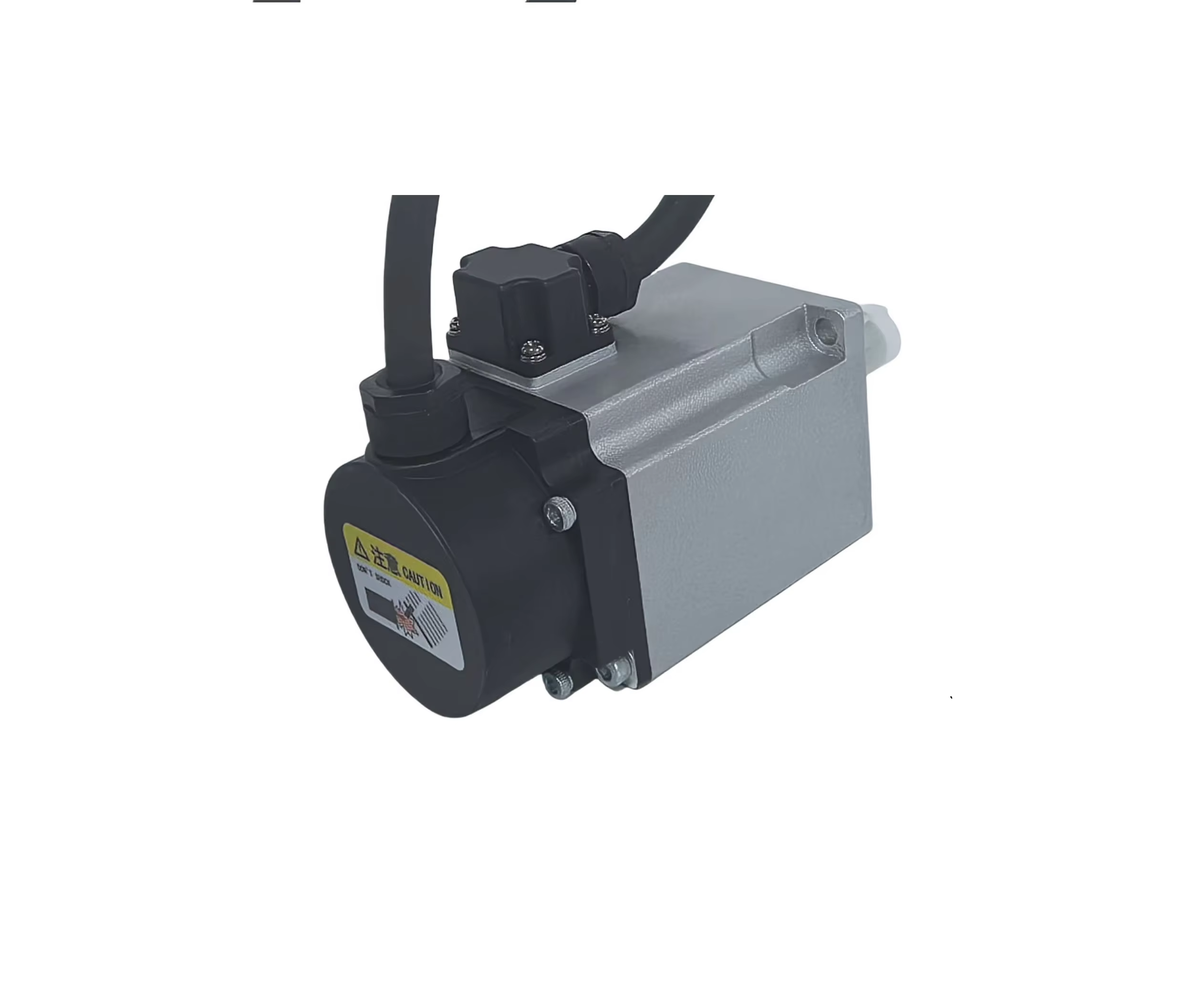

การแก้ไขระดับนาโนเมตรแบบเรียลไทม์ที่ขับเคลื่อนโดยระบบเซอร์โวแบบหลายแกนที่ประสานงานกันอย่างรวดเร็ว

การลดผลกระทบจากความล่าช้าในระหว่างการปรับตำแหน่งหัววัดแบบไดนามิก (มากกว่า 500 ไมโครเมตรต่อวินาที) ในการพิมพ์ลวดลายแบบสแกนเนอร์ (SPL) และสถานีวัด

ในการถ่ายภาพแบบสแกนนิงโพรบที่ใช้เทคนิคการลิโทกราฟี (SPL) และสถานีโพรบที่มีความก้าวหน้า กระบวนการปรับตำแหน่งโพรบใหม่ด้วยความเร็วเกิน 500 ไมโครเมตรต่อวินาที จะก่อให้เกิดความไม่แน่นอนอย่างมากต่อตำแหน่งที่แท้จริง เว้นแต่ว่าจะลดเวลาแฝงของการควบคุมให้น้อยที่สุด ระบบเซอร์โวแบบหลายแกนที่ประสานงานกันอย่างรวดเร็ว สามารถทำให้การเคลื่อนที่ของแต่ละแกนสอดคล้องกันได้ด้วยความแม่นยำด้านเวลาในระดับย่อยไมโครวินาที ข้อมูลจากเอนโคเดอร์ของแต่ละแกนจะถูกป้อนเข้าสู่วงจรการปรับแก้แบบเรียลไทม์ ซึ่งจะปรับคำสั่งควบคุมแรงบิดและอัตราเร็วแบบพลวัต เพื่อป้องกันการเลื่อนคลาดเคลื่อนก่อนที่จะปรากฏเป็นข้อผิดพลาดในการจัดวางตำแหน่ง สถาปัตยกรรมนี้ช่วยลดเวลาที่ระบบใช้ในการตั้งตัวให้คงที่ (settling time) และการเกินเป้าหมาย (overshoot) อย่างมีนัยสำคัญ ทำให้สามารถจัดวางตำแหน่งได้อย่างแม่นยำซ้ำๆ ในระดับนาโนเมตร แม้ภายใต้รูปแบบการเร่งความเร็วที่รุนแรงมากก็ตาม หากปราศจากการควบคุมที่คำนึงถึงเวลาแฝงอย่างรอบคอบเช่นนี้ ความสั่นพ้องเชิงกล (mechanical resonance) และความล่าช้าของสัญญาณตอบกลับจะทำให้ข้อผิดพลาดในการซ้อนทับ (overlay errors) เพิ่มขึ้นจนเกินขีดจำกัดที่กำหนดไว้ที่น้อยกว่า 5 นาโนเมตร

สถาปัตยกรรมการประสานงาน: คอนโทรลเลอร์การเคลื่อนที่ + วงจรเซอร์โวแบบ FPGA + สัญญาณตอบกลับในระดับย่อยไมโครวินาที

การแก้ไขแบบเรียลไทม์ที่มีประสิทธิภาพขึ้นอยู่กับโครงสร้างฮาร์ดแวร์และซอฟต์แวร์ที่ผสานรวมกันอย่างแน่นหนา ตัวควบคุมการเคลื่อนที่กลางทำหน้าที่ประสานเส้นทางการเคลื่อนที่แบบหลายแกนอย่างสอดคล้องกัน ในขณะที่วงจรเซอร์โวที่ใช้ FPGA ดำเนินการควบคุมตำแหน่ง ความเร็ว และกระแสไฟฟ้า ด้วยอัตราการปรับปรุงค่าต่ำกว่าหนึ่งไมโครวินาที การประมวลผลแบบขนานของ FPGA ช่วยกำจัดคอขวดเชิงลำดับที่มีอยู่โดยธรรมชาติในระบบควบคุมที่ใช้ CPU และการกำหนดเวลาที่แน่นอนของ FPGA รับประกันการจับคู่เชิงอิเล็กทรอนิกส์ระหว่างแกนต่างๆ อย่างสม่ำเสมอ องค์ประกอบทั้งหมดนี้ร่วมกันก่อให้เกิดระบบปิดแบบวงจร (closed-loop system) ซึ่งสามารถชดเชยการเปลี่ยนแปลงจากความร้อน การสั่นสะเทือนของแท่นวางตัวอย่าง และแรงเสียดทานแบบไม่เป็นเชิงเส้นได้อย่างแข็งขัน จึงรักษาความแม่นยำในการจัดแนวไว้ได้แม้ในกระบวนการผลิตนาโนที่มีอัตราการผลิตสูง

จากกลไกการชดเชยไปสู่การควบคุมเชิงพยากรณ์: การลดข้อบกพร่องของตัวอย่างและเครื่องมือ

วงจรที่ผสานระบบวัดขนาดในสถานที่จริง (in-situ metrology) ช่วยลดความคลาดเคลื่อนในการจัดวางตำแหน่งที่เกิดจากความโค้งงอและอุณหภูมิลงได้ถึงร้อยละ 68

การจัดแนวรุ่นถัดไปก้าวข้ามการชดเชยแบบตอบสนองไปสู่การควบคุมเชิงคาดการณ์—ซึ่งทำได้โดยใช้ระบบลูปที่ผสานการวัดขนาดในสถานที่จริงเข้าด้วยกัน ระบบนี้ฝังเซ็นเซอร์ความเร็วสูงโดยตรงเข้าไปในเครื่องมือการถ่ายภาพแบบลิเทอร์กราฟีและเครื่องมือการตรวจสอบ เพื่อติดตามการโก่งตัวของเวเฟอร์ การขยายตัวจากความร้อน และปฏิสัมพันธ์ระหว่างเครื่องมือกับตัวอย่าง ในระหว่าง ระหว่างการดำเนินงาน ข้อมูลแบบเรียลไทม์จะถูกป้อนเข้าสู่อัลกอริทึมแบบปรับตัว ซึ่งจะปรับพิกัดตำแหน่งให้เหมาะสม ก่อน ข้อผิดพลาดสะสม ทำให้ลดความไม่แม่นยำในการจัดวางตำแหน่งลง 68% เมื่อเปรียบเทียบกับวิธีแบบโอเพน-ลูป การชดเชยการเปลี่ยนแปลงจากความร้อนดำเนินการอย่างต่อเนื่องขณะที่อุณหภูมิแวดล้อมและอุณหภูมิของเวเฟอร์เปลี่ยนแปลง ความโค้งของเวเฟอร์ได้รับการแก้ไขผ่านการสร้างแผนที่การบิดเบือนเชิงพื้นที่ซึ่งได้มาจากการจัดเรียงจุดอ้างอิง 1,000 จุดเดียวกันที่ใช้สำหรับการสร้างแบบจำลองจาโคเบียน ที่สำคัญ ความสามารถในการทำนายล่วงหน้านี้อาศัยการผสานรวมอย่างไร้รอยต่อกับระบบเซอร์โวแบบหลายแกนที่ประสานงานกันด้วยความเร็วสูง ซึ่งรับประกันว่าการปรับแก้จะถูกนำไปใช้ด้วยความแม่นยำด้านเวลาในระดับย่อยไมโครวินาที ผลลัพธ์ที่ได้จึงไม่เพียงแต่เป็นการปรับปรุงความแม่นยำของการซ้อนทับ (overlay) ในการพิมพ์ลายแบบหลายขั้นตอนเท่านั้น แต่ยังเป็นกรอบพื้นฐานสำหรับการบำรุงรักษาเชิงคาดการณ์และการปรับแต่งกระบวนการโดยอัตโนมัติด้วย

คำถามที่พบบ่อย

การจัดแนวระดับนาโนคืออะไร

การจัดแนวระดับนาโน หมายถึง เทคนิคการจัดแนวที่มีความแม่นยำในระดับนาโนเมตร ซึ่งใช้ในกระบวนการผลิตชิ้นส่วนเซมิคอนดักเตอร์ เพื่อให้มั่นใจว่าการพิมพ์ลายจะมีความถูกต้องแม่นยำ

เหตุใดข้อผิดพลาดในการซ้อนทับจึงมีความสำคัญต่อการพิมพ์ลายบนชิ้นส่วนเซมิคอนดักเตอร์

ข้อผิดพลาดของการทับซ้อนมีความสำคัญอย่างยิ่ง เนื่องจากแสดงถึงการไม่จัดแนวชั้นต่าง ๆ อย่างสะสมในการสร้างลวดลายเซมิคอนดักเตอร์ ซึ่งอาจนำไปสู่ข้อบกพร่องและลดอัตราผลผลิต

การเคลื่อนคลาดจากความร้อนส่งผลต่อการสร้างลวดลายเซมิคอนดักเตอร์อย่างไร

การเคลื่อนคลาดจากความร้อนทำให้ชิ้นส่วนเชิงกลขยายตัว ส่งผลให้เกิดความไม่แน่นอนในการจัดตำแหน่ง และเป็นปัจจัยหนึ่งที่ก่อให้เกิดข้อผิดพลาดของการทับซ้อน

ข้อดีของการชดเชยความแม่นยำแบบ 1000 จุดคืออะไร

การชดเชยความแม่นยำแบบ 1000 จุดช่วยให้สามารถแก้ไขการบิดเบือนเฉพาะจุดที่วิธีการจัดแนวแบบดั้งเดิมไม่สามารถตรวจจับได้ จึงลดข้อผิดพลาดในการวางตำแหน่งได้อย่างมีนัยสำคัญ
