৫-অক্ষ মেশিনিং সেন্টার: জটিল ওয়ার্কপিসের জন্য "একবার ক্ল্যাম্পিং, বহু-তল মেশিনিং" সক্ষম করা

একবার ক্ল্যাম্পিংয়ের অপরিহার্যতা: টলারেন্স স্ট্যাক-আপ এবং পুনঃঅবস্থান ত্রুটি দূর করা

একক-সেটআপ বহু-তল মেশিনিং কীভাবে ক্রমাগত মাত্রিক বিচ্যুতি প্রতিরোধ করে

যখনই কোনো ওয়ার্কপিসকে ক্ল্যাম্প করা হয়, মেশিন করা হয়, আনক্ল্যাম্প করা হয় এবং পুনরায় ফিক্সচার করা হয়, মূল ডেটাম হারিয়ে যায়। বৈশিষ্ট্য-থেকে-বৈশিষ্ট্য নির্ভুলতা হ্রাস পায়, কারণ প্রতিটি নতুন সেটআপ নিজস্ব অবস্থান অনিশ্চয়তা প্রবর্তন করে—যা যে টলারেন্সটি নিয়ন্ত্রিত হওয়া উচিত ছিল, তাকে বিচ্যুতির ক্রমাগত যোগফলে পরিণত করে, যাকে বলা হয় টলারেন্স স্ট্যাক-আপ প্রাচীন ৩-অক্ষ ও বহু-সেটআপ কাজের পদ্ধতিতে, সঠিক মোট সহনশীলতা অর্জন করতে গেলে প্রতিটি ধাপে অবাস্তবিকভাবে সংকীর্ণ সহনশীলতা বজায় রাখতে হয়, যা খরচ ও ভাঙা-ভাঙা হওয়ার হার বাড়িয়ে দেয়।

৫-অক্ষ প্ল্যাটফর্মে একটি ক্ল্যাম্পিংয়ে বহু-পৃষ্ঠ মেশিনিং এই বিচ্যুতি সম্পূর্ণরূপে দূর করে। সমস্ত গুরুত্বপূর্ণ পৃষ্ঠ ও বৈশিষ্ট্য একটি একক ক্ল্যাম্পিংয়ে মেশিন করলে প্রতিটি মাত্রা একই শূন্য বিন্দুকে রেফারেন্স করে। অংশটি কখনও কাজের ধরণ থেকে বাইরে যায় না—সুতরাং একমাত্র অবশিষ্ট পরিবর্তনশীলতা হলো মেশিনটির নিজস্ব আয়তনিক নির্ভুলতা। উচ্চ-নির্ভুলতার সিএনসি ডাইরেক্ট সার্ভো প্রযুক্তি প্রক্রিয়াটিকে আরও স্থিতিশীল করে: ঘূর্ণন অক্ষগুলি যান্ত্রিক ব্যাকল্যাশ ছাড়াই সঠিক কোণিক অবস্থান বজায় রাখে, যার ফলে জটিল আকৃতির মূল স্থানাঙ্ক ব্যবস্থার সঙ্গে সঠিক সম্পর্ক বজায় থাকে। ফলস্বরূপ, অবস্থানগত এলোমেলোতা মৌলিকভাবে কমে যায়—এবং জ্যামিতিক সম্পর্ক বজায় রাখার ক্ষমতা অর্জন করা যায় যা বহু-সেটআপ প্রক্রিয়াগুলি কখনও অর্জন করতে পারে না।

প্রায়োগিক যাচাইকরণ: ৩-অক্ষ বহু-সেটআপ কাজের প্রবাহের তুলনায় অবস্থানগত ত্রুটির গড় হ্রাস ৪২% (স্যান্ডভিক কোরোম্যান্ট, ২০২৩)

পরিমাণগত পরীক্ষা এই সুবিধাটি নিশ্চিত করে। ২০২৩ সালে স্যান্ডভিক কোরোম্যান্ট একটি নিয়ন্ত্রিত পরীক্ষা পরিচালনা করে, যেখানে একটি ৩-অক্ষ মেশিনে তিনটি আলাদা সেটআপে উৎপাদিত সমান প্রিজম্যাটিক বৈশিষ্ট্যের অবস্থানগত নির্ভুলতা এবং একটি একক ৫-অক্ষ ক্ল্যাম্পিং কৌশলে উৎপাদিত সমান বৈশিষ্ট্যের নির্ভুলতা তুলনা করা হয়। বহু-সেটআপ ব্যাচে গড় অবস্থানগত বিচ্যুতি ছিল ±০.০৪৮ মিমি; অন্যদিকে, এক-ক্ল্যাম্পিং গ্রুপের গড় ছিল ±০.০২৮ মিমি—যা ৪২% হ্রাস নির্দেশ করে। গুরুত্বপূর্ণ হলো, পরিমাপকৃত মানগুলোর বিস্তার অর্ধেকের বেশি কমে গিয়েছিল, যা শুধুমাত্র উচ্চতর নির্ভুলতা নয়, বরং উল্লেখযোগ্যভাবে উন্নত পুনরাবৃত্তিযোগ্যতাও নির্দেশ করে। ফিক্সচার-সংক্রান্ত সাইনমেন্ট ত্রুটিই একক ভাবে ৩-অক্ষ কাজের প্রবাহে মোট পরিবর্তনশীলতার প্রায় ৬০% এর দায়ী ছিল। এই ফলাফলগুলো প্রমাণ করে যে এক-ক্ল্যাম্পিং কোনো সীমিত সুবিধা নয়, বরং নির্ভুলতার ক্ষমতায় একটি মৌলিক পরিবর্তন—বিশেষ করে যখন এটি সরাসরি সার্ভো-চালিত ঘূর্ণন অক্ষের সাথে যুক্ত থাকে, যা অংশটিকে একটি কঠিন ও তাপীয়ভাবে স্থিতিশীল লুপে আটকে রাখে।

উচ্চ-নির্ভুলতা সিএনসি কনটুরিংয়ের জন্য সরাসরি সার্ভো মোশন সহ একসাথে ৫-অক্ষ মেশিনিং

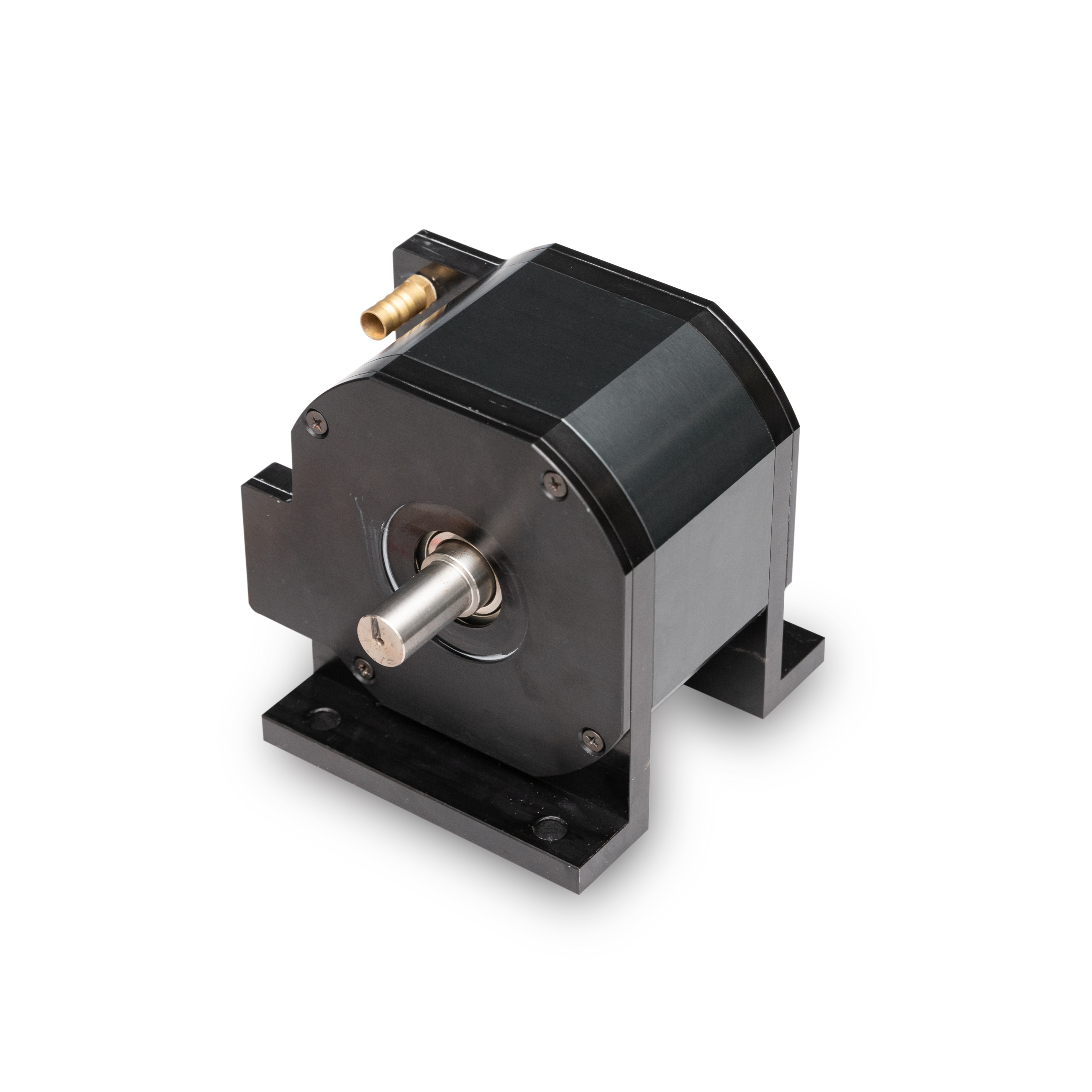

কীভাবে সরাসরি সার্ভো-চালিত ঘূর্ণন অক্ষগুলি প্রকৃত একসাথে গতি এবং মাইক্রন-স্তরের পথ নির্ভুলতা সক্ষম করে

একসাথে ৫-অক্ষ যন্ত্রকর্ম বলতে জটিল ৩ডি টুলপাথ অনুসরণ করার জন্য সমস্ত পাঁচটি অক্ষের চলমান, সমন্বিত গতি বোঝায় — যার জন্য ঘূর্ণন অক্ষগুলির তাৎক্ষণিকভাবে প্রতিক্রিয়া জানানো এবং যান্ত্রিক খেলাপি ছাড়াই কাজ করা আবশ্যিক। সরাসরি সার্ভো-চালিত ঘূর্ণন অক্ষগুলি এই প্রয়োজন পূরণ করে মোটরকে সরাসরি ঘূর্ণন টেবিল বা স্পিন্ডল হেডের সঙ্গে যুক্ত করে, গিয়ার, বেল্ট ও ওয়ার্ম ড্রাইভ বাদ দিয়ে। এই সংরচনা শূন্য ব্যাকল্যাশ, উচ্চ টরশনাল দৃঢ়তা এবং অসাধারণ গতিশীল প্রতিক্রিয়া প্রদান করে — যা দ্রুত ত্বরণ ও মন্দনের অনুমতি দেয় এবং কোণিক নির্ভুলতা বজায় রাখে। উচ্চ-নির্ভুলতা বিশিষ্ট সিস্টেমগুলি ০.০০১° বা তার চেয়েও ক্ষুদ্রতর কোণিক বৃদ্ধি নির্ণয় করতে পারে, যার ফলে জটিল কনটুরগুলি নিরবিচ্ছিন্নভাবে অনুসরণ করা যায় এবং ডোয়েল মার্ক বা পৃষ্ঠের ত্রুটি হয় না। ফলস্বরূপ, প্রকৃত ৫-অক্ষ ইন্টারপোলেশন ঘটে, যেখানে টুল সেন্টার পয়েন্ট প্রোগ্রাম করা পথ থেকে মাত্র কয়েক মাইক্রন বিচ্যুত হয় — এমনকি উচ্চ ফিড-রেট ও বহু-অক্ষ গতির সময়ও। এই নির্ভুলতা ইমপেলার, ব্লিস্ক এবং মোল্ড ক্যাভিটির মতো ফ্রি-ফর্ম পৃষ্ঠের জন্য অপরিহার্য, যেখানে যেকোনো বিচ্যুতি সরাসরি কার্যকারিতা কমিয়ে দেয়।

কেস স্টাডি: টারবাইন ব্লেড রুট প্রোফাইলিং — পৃষ্ঠ বিচ্যুতি ৩+২ মোডে ±০.০৪২ মিমি থেকে এককালীন ৫-অক্ষ মেশিনে ±০.০১১ মিমি-এ কমানো হয়েছে

টারবাইন ব্লেড রুট প্রোফাইলিং নিয়ে ২০২৩ সালের একটি কেস স্টাডি এই প্রযুক্তির বাস্তব প্রভাব দেখায়। ফার-ট্রি রুট জ্যামিতির জন্য একাধিক কোণযুক্ত পৃষ্ঠের সঠিক কনটুরিং প্রয়োজন — যা ঐতিহ্যগতভাবে ৩+২ মোডে একাধিক সেটআপের মাধ্যমে সম্পন্ন করা হত। পুনঃস্থাপনের ফলে ক্রমযোজিত ত্রুটি সৃষ্টি হত, যার ফলে গড় পৃষ্ঠ বিচ্যুতি ছিল ±০.০৪২ মিমি। কিন্তু সরাসরি সার্ভো-চালিত ঘূর্ণন অক্ষযুক্ত এককালীন ক্ল্যাম্পিংয়ে একটি এককালীন ৫-অক্ষ মেশিনে মেশিনিং করলে বিচ্যুতি ±০.০১১ মিমি-এ নেমে আসে — যা ৭৪% উন্নতি। এতে হাতে ফিনিশিং বাতিল হয় এবং ব্লেড থেকে ডিস্ক পর্যন্ত সুসঙ্গত ফিট নিশ্চিত হয়। মাইক্রন-স্তরের নির্ভুলতা অর্জন করা হয় সমগ্র রুট প্রোফাইল জুড়ে অপটিমাল টুল ওরিয়েন্টেশন বজায় রেখে — যা শুধুমাত্র প্রকৃত এককালীন গতি এবং উচ্চ-নির্ভুলতার সরাসরি সার্ভো নিয়ন্ত্রণের মাধ্যমে সম্ভব।

মেশিন আর্কিটেকচার অপ্টিমাইজেশন: জটিল পার্ট অ্যাক্সেসের জন্য ট্রানিয়ন, সুইভেল-হেড এবং হাইব্রিড ডিজাইন

জ্যামিতিক এনভেলপ বিশ্লেষণ: কেন ট্রানিয়ন টেবিলগুলি গভীর ক্যাভিটিজ এবং নেগেটিভ-অ্যাঙ্গেল বৈশিষ্ট্যগুলিতে শ্রেষ্ঠতা অর্জন করে

ট্রানিয়ন-ধরনের ৫-অক্ষ স্থাপত্য দুটি ঘূর্ণন অক্ষ বরাবর কাজের টুকরোটিকে ঝুঁকিয়ে দেয়, যা টুলের জ্যামিতিক এনভেলপকে উল্লেখযোগ্যভাবে বাড়িয়ে দেয়। অংশটিকে অপ্টিমাল অবস্থানে ঘোরানোর মাধ্যমে স্পিন্ডেল গভীর ক্যাভিটিগুলি এবং নেগেটিভ-অ্যাঙ্গেল বৈশিষ্ট্যগুলিতে পৌঁছায় যা অন্যথায় দীর্ঘ, কম্পন-প্রবণ টুল এক্সটেনশন বা অতিরিক্ত সেটআপের প্রয়োজন হতো। এটি স্টিক-আউট কমিয়ে দৃঢ়তা সর্বোচ্চ করে। উচ্চ-নির্ভুলতার সিএনসি ডাইরেক্ট সার্ভো ড্রাইভের সাথে যুক্ত হলে, ট্রানিয়ন টেবিলগুলি ঝুঁকিযুক্ত কাটিংয়ের সময়ও মাইক্রন-স্তরের পথ নির্ভুলতা বজায় রাখে। গতিবিদ্যার চেইনটি টুল ভেক্টরকে পৃষ্ঠের প্রায় লম্বভাবে রাখে—যা বিকৃতি কমায় এবং ফিনিশ উন্নত করে। সুইভেল-হেড ডিজাইনের বিপরীতে, যা সংকীর্ণ পকেটগুলিতে প্রায়শই হস্তক্ষেপের সম্মুখীন হয়, ট্রানিয়ন কনফিগারেশনটি জটিল, বহু-মুখী অংশগুলির জন্য প্রয়োজনীয় ক্লিয়ারেন্স ধারাবাহিকভাবে প্রদান করে—সমস্ত কিছু একটি একক ক্ল্যাম্পিংয়ে।

বিমান চলাচল, চিকিৎসা ও ছাঁচ ও কাটিং উৎপাদন শিল্পে এক-সেটআপ যন্ত্রকর্মের শিল্প-বিশেষ রিটার্ন অন ইনভেস্টমেন্ট

বিমান চলাচল ব্র্যাকেট উদাহরণ: ৭টি সেটআপ → ১টি ক্ল্যাম্পিং; চক্র সময় ৬৩% হ্রাস, পরীক্ষা শ্রম ৭৮% হ্রাস

বিমান চলাচল ব্র্যাকেট উৎপাদন ঐতিহ্যগতভাবে সাতটি পৃথক সেটআপ প্রয়োজন করত—প্রতিটি সেটআপে পুনরায় অবস্থান নির্ধারণের ত্রুটি ও সামঞ্জস্য পরীক্ষার প্রয়োজন হত। উচ্চ-নির্ভুলতার সিএনসি ডাইরেক্ট সার্ভো ড্রাইভযুক্ত একটি একক-ক্ল্যাম্পিং ৫-অক্ষ যন্ত্রকর্ম কেন্দ্রে রূপান্তরিত হওয়ায় সম্পূর্ণ সহনশীলতা স্ট্যাক-আপ সম্পূর্ণরূপে বিলুপ্ত হয়েছে। ফলাফল হলো: চক্র সময় ৬৩% কমেছে এবং পরীক্ষা শ্রম ৭৮% কমেছে, কারণ গভীর পকেট ও কোণযুক্ত ছিদ্রসহ সম্পূর্ণ জ্যামিতি একটি অবিচ্ছিন্ন অপারেশনে সম্পন্ন হয়েছে। সরাসরি সার্ভো ঘূর্ণন অক্ষগুলি একযোগে যন্ত্রকর্মের সময় মাইক্রন-স্তরের পথ নির্ভুলতা বজায় রেখেছে, যা পুনরায় ফিক্সচারিংয়ের প্রয়োজন ছাড়াই সুস্থির মানের নিশ্চয়তা প্রদান করেছে। স্পর্শ-শ্রম ও পরীক্ষার এই বিস্ময়কর হ্রাস উৎপাদন হারকে ত্বরান্বিত করেছে এবং এটি AS9100D মানের প্রয়োজনীয়তার সঙ্গে সমান্তাল, যেখানে মানুষের হস্তক্ষেপ কমানো সরাসরি ত্রুটি কমানোর সঙ্গে সম্পর্কিত। বিমান ও মহাকাশ ওইএম-এর জন্য, একাধিক সেটআপকে একটি ক্ল্যাম্পিংয়ে একত্রিত করা মানে পরিমাপযোগ্য খরচ সাশ্রয় এবং দ্রুত সার্টিফিকেশন প্রক্রিয়া।

প্রশ্নোত্তর

টলারেন্স স্ট্যাক-আপ কী?

টলারেন্স স্ট্যাক-আপ হলো বহু-সেটআপ উৎপাদন প্রক্রিয়ায় পুনরায় অবস্থান করার ত্রুটির ফলে ঘটিত সম্পূর্ণ মাত্রিক বিচ্যুতি। প্রতিটি ক্ল্যাম্পিং নতুন অনিশ্চয়তা আনে, যা বৈশিষ্ট্য-থেকে-বৈশিষ্ট্য নির্ভুলতা কমিয়ে দেয়।

এক-ক্ল্যাম্পিং মেশিনিং কীভাবে টলারেন্স স্ট্যাক-আপ দূর করে?

এক-ক্ল্যাম্পিং মেশিনিং সমস্ত গুরুত্বপূর্ণ মাত্রাকে একই শূন্য বিন্দুর সাপেক্ষে রেফারেন্স করে, যা বহু-সেটআপের সঙ্গে যুক্ত সঞ্চিত ত্রুটিগুলি প্রতিরোধ করে নির্ভুলতা নিশ্চিত করে।

একসঙ্গে ৫-অক্ষ মেশিনিংয়ের জন্য সরাসরি সার্ভো-চালিত ঘূর্ণন অক্ষগুলি কেন অপরিহার্য?

সরাসরি সার্ভো-চালিত ঘূর্ণন অক্ষগুলি যান্ত্রিক খেলাপি দূর করে, যার ফলে শূন্য ব্যাকল্যাশ এবং মাইক্রন-স্তরের পথ নির্ভুলতার জন্য উচ্চ গতিশীল প্রতিক্রিয়া নিশ্চিত হয়—যা জটিল ৩-ডি টুলপাথের জন্য অত্যন্ত গুরুত্বপূর্ণ।

কোন শিল্প ক্ষেত্রগুলি এক-সেটআপ মেশিনিং থেকে সবচেয়ে বেশি উপকৃত হয়?

এয়ারোস্পেস, মেডিকেল ডিভাইস নির্মাণ এবং মোল্ড ও ডাই উৎপাদনের মতো শিল্প ক্ষেত্রগুলি এক-সেটআপ মেশিনিং-এর প্রদানকৃত নির্ভুলতা, কম শ্রম এবং চক্র সময়ের জন্য অত্যন্ত উপকৃত হয়।

ট্রানিয়ন আর্কিটেকচার মেশিনিং অ্যাক্সেসিবিলিটি কীভাবে উন্নত করে?

ট্রানিয়ন টেবিলগুলি গভীর ক্যাভিটিগুলি এবং নেগেটিভ-অ্যাঙ্গেল বৈশিষ্ট্যগুলিতে সর্বোত্তম অ্যাক্সেস প্রদানের জন্য অংশগুলির আদর্শ অভিমুখীকরণ সক্ষম করে, যা সর্বোচ্চ কঠোরতা এবং পথ নির্ভুলতা নিশ্চিত করে।
