การเอาชนะปัญหาการเปลี่ยนรูปจากความร้อนและการเลื่อนกลับ! การประยุกต์ใช้การชดเชยความแม่นยำแบบจุดเดียวถึง 1,000 จุด เพื่อเพิ่มความแม่นยำในการขึ้นรูปชิ้นส่วนอากาศยานและอวกาศ

ข้อเท็จจริงด้านวิศวกรรมในการขึ้นรูปชิ้นส่วนอากาศยานและอวกาศ และการเปลี่ยนผ่านสู่ระบบอัตโนมัติที่ใช้หุ่นยนต์

การกลึงชิ้นส่วนโครงสร้างสำหรับอวกาศ เช่น แกร็บเบอร์เทอร์ไบน์ที่มีความซับซ้อน ซี่โครงโครงถังเครื่องบินที่มีผนังบางมาก และฝาครอบเครื่องยนต์ที่มีรูปทรงซับซ้อน จำเป็นต้องมีความมุ่งมั่นอย่างเด็ดขาดต่อความถูกต้องของรูปทรงเรขาคณิตและความสมบูรณ์แบบของพื้นผิว มาเป็นเวลาหลายทศวรรษที่เครื่องกัดแบบแกนใหญ่แบบหนักครองตลาดในด้านนี้ แต่เครื่องเหล่านี้มักเผชิญข้อจำกัดทางกายภาพของพื้นที่ทำงานอย่างต่อเนื่องเมื่อจัดการกับชิ้นงานที่มีขนาดใหญ่เกินไปหรือมีร่องลึกมาก เพื่อหลีกเลี่ยงข้อจำกัดด้านมิติเหล่านี้และปลดล็อกความคล่องตัวในการดำเนินงานที่สูงขึ้น โรงงานผลิตอัจฉริยะรุ่นใหม่จึงกำลังนำระบบการกลึงด้วยหุ่นยนต์มาใช้งานอย่างรวดเร็ว การติดตั้งระบบที่ซับซ้อน เซอร์โวแบบหลายแกนสำหรับแขนหุ่นยนต์ 6 แกน การจัดวางโครงสร้างช่วยให้วิศวกรสามารถปรับทิศทางของเครื่องมือได้จากหลายมุมและมีความยืดหยุ่นเชิงพื้นที่เพื่อเข้าถึงบริเวณที่อยู่ในตำแหน่งยาก เช่น ขอบโค้งด้านใน อย่างไรก็ตาม แขนหุ่นยนต์ที่มีข้อต่อไม่เหมือนฐานเครื่องจักรแบบหล่อเหล็กหล่อขนาดใหญ่ ซึ่งโดยธรรมชาติมีความแข็งแกร่งเชิงโครงสร้างต่ำกว่า นอกจากนี้ยังไวต่อการเปลี่ยนแปลงอุณหภูมิแวดล้อมและแรงโน้มถ่วงที่ทำให้เกิดการเบี่ยงเบน ดังนั้น การรักษาความแม่นยำในการจัดตำแหน่งแบบพลวัตให้อยู่ในระดับย่อยหนึ่งไมโครเมตรทั่วทั้งพื้นที่ทำงานขนาดใหญ่ จึงต้องอาศัยมากกว่าการสอบเทียบมาตรฐานในโรงงาน

การแยกผลกระทบจากการขยายตัวเนื่องความร้อนออกจากระบบฮิสเตอรีซิสเชิงกล

ในระหว่างการกัดโลหะในอวกาศเป็นเวลานาน แรงบิดของมอเตอร์ที่ทำงานอย่างต่อเนื่องร่วมกับแรงเสียดทานเชิงกลที่รุนแรง จะสร้างพลังงานความร้อนจำนวนมหาศาลภายในเกียร์บ๊อกซ์ของข้อต่อและระบบส่งกำลังภายใน ความร้อนที่สะสมอย่างสม่ำเสมอนี้ทำให้ชิ้นส่วนโครงสร้างขยายตัวทางกายภาพแบบไม่เป็นเชิงเส้น ส่งผลให้เกิดการเปลี่ยนแปลงมิติอย่างค่อยเป็นค่อยไป ซึ่งส่งผลเสียต่อความแม่นยำของจุดศูนย์กลางเครื่องมือโดยเงียบๆ ตลอดหลายชั่วโมงของการทำงานแบบไม่มีผู้ควบคุม ในขณะเดียวกัน การเลื่อนกลับ (backlash) ทางกลภายในตัวลดความเร็วแบบอัตราส่วนสูงและไดรฟ์แบบฮาร์โมนิก ก่อให้เกิดปรากฏการณ์ฮิสเตอรีซิสที่น่ารำคาญ โดยเฉพาะเมื่อทิศทางการหมุนของข้อต่อเปลี่ยนกลับอย่างฉับพลันระหว่างการเคลื่อนที่ตามรูปทรงที่ซับซ้อน เมื่อปรากฏการณ์เหล่านี้รวมกับการยืดหยุ่นทางกลภายใต้ภาระการตัดที่หนัก จึงก่อให้เกิดข้อผิดพลาดเชิงพลศาสตร์รุนแรงซึ่งกระบวนการปรับเทียบแบบสถิตแบบดั้งเดิมไม่สามารถแก้ไขได้เลย ในโซ่คินีเมติกแบบข้อต่อหลายข้อ ความคลาดเคลื่อนเชิงมุมเพียงเล็กน้อยที่เกิดขึ้นที่ข้อต่อฐานจะถูกส่งผ่านและทวีคูณออกไปอย่างรวดเร็วจนถึงปลายแขน (end-effector) หากไม่มีการชดเชยแบบใช้งานจริงในเวลาจริง ทั้งการขยายตัวจากความร้อนและการเลื่อนกลับทางกลจะก่อให้เกิดรอยสั่น (chatter marks) มิติที่ไม่อยู่ในเกณฑ์ที่กำหนด และอัตราของชิ้นส่วนที่ต้องทิ้ง (scrap rate) ที่สูงอย่างน่าเจ็บปวด โดยเฉพาะกับชิ้นส่วนที่ผลิตจากโลหะผสมพิเศษราคาแพง

การออกแบบสถาปัตยกรรมการควบคุมการเคลื่อนที่แบบความกว้างของแถบข้อมูลสูงและการประสานงานแบบเรียลไทม์

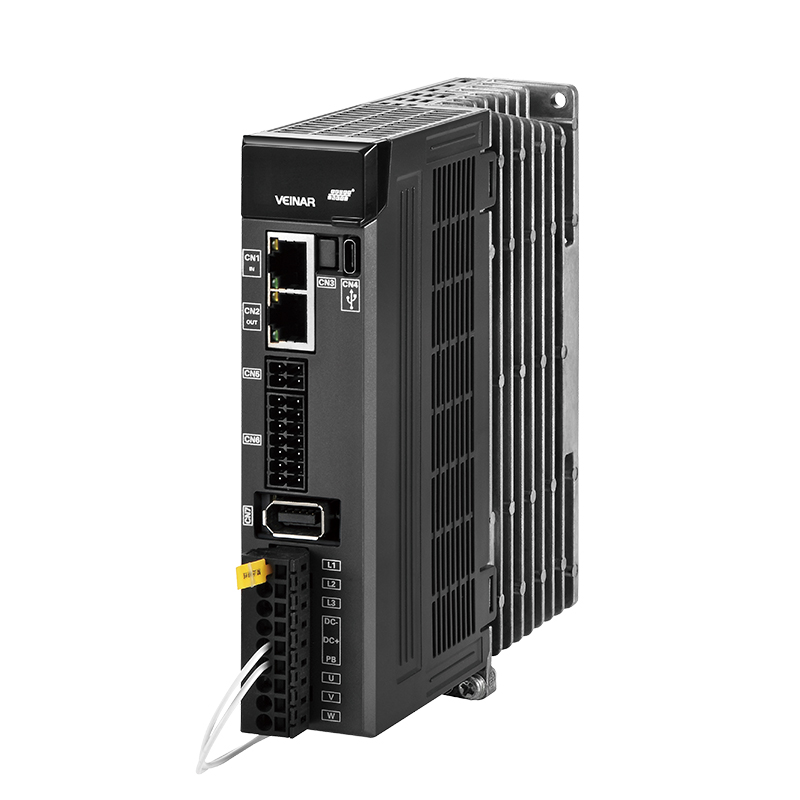

การเอาชนะอุปสรรคทางกายภาพเชิงระบบเหล่านี้ จำเป็นต้องใช้สถาปัตยกรรมการควบคุมขั้นสูงที่สามารถผสานรวมการประสานงานหลายแกนเข้าด้วยกันพร้อมกับลูปย้อนกลับแบบกำหนดเวลาได้อย่างรวดเร็วมาก การผสานรวมระบบที่ใช้ในอุตสาหกรรม เซอร์โวแบบหลายแกนสำหรับแขนหุ่นยนต์ 6 แกน การจัดวางโครงสร้างที่ขับเคลื่อนด้วยมอเตอร์เซอร์โวแบบหลายแกนของ Highsense สร้างศักยภาพพื้นฐานด้านฮาร์ดแวร์ที่จำเป็นสำหรับการประสานการเคลื่อนไหวความเร็วสูง โดยอาศัยโปรโตคอลอีเธอร์เน็ตอุตสาหกรรมแบบเรียลไทม์ เช่น EtherCAT และ Profinet ตัวควบคุมการเคลื่อนไหวกลางจะแลกเปลี่ยนข้อมูลตำแหน่ง ความเร็ว และแรงบิดกับมอเตอร์เซอร์โวแต่ละข้อต่ออย่างต่อเนื่องในช่วงเวลาไม่กี่ไมโครวินาที มอเตอร์เซอร์โวแบบหลายแกนขั้นสูงรวมตรรกะการขับเคลื่อนสำหรับข้อต่อที่ขยับได้ทั้งหกข้อไว้ในหน่วยพลังงานเดียว ทำให้ลดความล่าช้าในการสื่อสารระหว่างแกนให้น้อยที่สุด และป้องกันระบบจากสัญญาณรบกวนแม่เหล็กไฟฟ้า เซนเซอร์ตรวจวัดตำแหน่งแบบออปติคัลและแบบอินดักทีฟความละเอียดสูงส่งข้อมูลตำแหน่งที่แม่นยำโดยตรงเข้าสู่วงจรควบคุมเวกเตอร์ขั้นสูง ทำให้ระบบสามารถลดแรงบิดผันแปรได้อย่างแข็งขัน ทำให้ความเร็วตามเส้นทางเรียบเนียนขึ้น และปรับค่าล่วงหน้าอย่างแม่นยำก่อนที่ใบมีดจะสัมผัสวัสดุ

การใช้งานการชดเชยปริมาตรผ่านการแมปตำแหน่งเชิงพื้นที่แบบหลายจุด

เพื่อกำจัดข้อผิดพลาดเชิงเรขาคณิตที่ไม่เป็นเชิงเส้น การเปลี่ยนแปลงจากความร้อน และการเคลื่อนที่แบบสัมพันธ์ระหว่างชิ้นส่วนในแนวปริภูมิอย่างเป็นระบบ โรงงานผลิตระดับพรีเมียมจะใช้กรอบการชดเชยความแม่นยำเชิงปริมาตรอย่างละเอียดถี่ถ้วน วิศวกรภาคสนามใช้เครื่องติดตามลำแสงเลเซอร์และระบบวัดพิกัดด้วยแสง เพื่อสร้างแผนที่ปริภูมิสามมิติทั้งหมดของพื้นที่ทำงานของแขนหุ่นยนต์ ผ่านจุดพิกัดจำนวนหลายพันจุดภายใต้อุณหภูมิแวดล้อมที่แตกต่างกัน แมทริกซ์การบิดเบือนเชิงปริภูมิที่ได้ จะจำลองการเบี่ยงเบนของข้อต่อ การโค้งงอของโครงสร้าง และเวกเตอร์การขยายตัวที่ขึ้นกับอุณหภูมิ ครอบคลุมขอบเขตการใช้งานทั้งหมด ด้วยการฝังชุดข้อมูลการสอบเทียบเชิงปริมาตรแบบครบวงจรนี้ลงโดยตรงในเฟิร์มแวร์ของไดร์ฟเซอร์โวแบบหลายแกน ระบบจะคำนวณเวกเตอร์การชดเชยแบบเรียลไทม์ทันทีที่เกิดขึ้น ขณะที่แขนหุ่นยนต์ดำเนินการตามเส้นทางการเคลื่อนที่ของเครื่องมือที่ซับซ้อน ตัวควบคุมเซอร์โวจะปรับตำแหน่งของแต่ละแกนข้อต่อทันทีด้วยค่าเบี่ยงเบนระดับย่อยไมโครเมตร ส่งผลให้ขจัดการเคลื่อนที่แบบสัมพันธ์ระหว่างชิ้นส่วนและผลกระทบจากการขยายตัวจากความร้อนได้อย่างมีประสิทธิภาพ ก่อนที่เครื่องมือจะสัมผัสกับชิ้นงาน กลยุทธ์เชิงปริภูมิแบบปิดวงจรนี้ ทำให้ข้อต่อหุ่นยนต์ที่ยืดหยุ่นสามารถทำหน้าที่เป็นแพลตฟอร์มการผลิตที่มีความแข็งแกร่งสูงมากและให้ผลซ้ำได้แม่นยำยิ่ง

การแปลงความแม่นยำระดับไมครอนให้เป็นมูลค่าเชิงพาณิชย์ที่วัดได้

การบรรลุความแม่นยำในการกลึงระดับไมครอนส่งผลโดยตรงต่อประโยชน์ทางการเงินและปฏิบัติการที่สำคัญอย่างยิ่งต่อห่วงโซ่อุปทานอุตสาหกรรมทั่วโลก ด้วยการขจัดการเปลี่ยนแปลงจากความร้อนและการเลื่อนของชิ้นส่วนเชิงกลผ่านระบบควบคุมหลายแกนขั้นสูง ผู้ผลิตสามารถลดอัตราการทิ้งชิ้นส่วนที่เสียหายได้อย่างมาก ปกป้องเครื่องมือตัดราคาแพงจากการสึกกร่อนแบบจุลภาคก่อนวัยอันควร และบรรลุพื้นผิวที่เรียบเสมือนกระจกซึ่งผ่านการตรวจสอบแบบไม่ทำลายอย่างเข้มงวดในครั้งแรก Highsense นำเสนอโซลูชันการควบคุมการเคลื่อนที่ที่มีความสำคัญยิ่งต่อภารกิจ ซึ่งพัฒนาขึ้นจากความเชี่ยวชาญด้านการวิจัยและพัฒนาอย่างต่อเนื่องเป็นเวลาหลายทศวรรษร่วมกันระหว่างจีนกับเยอรมนี พร้อมมอบศักยภาพการผลิตที่แข็งแกร่งและบริการห่วงโซ่อุปทานทั่วโลกที่เชื่อถือได้ เพื่อสนับสนุนให้ธุรกิจอุตสาหกรรมสามารถขยายขนาดได้อย่างมั่นใจ ด้วยนวัตกรรมอย่างต่อเนื่องในสถาปัตยกรรมเซอร์โวหลายแกนที่มีขนาดกะทัดรัด ความสามารถในการรองรับเอนโคเดอร์ทุกชนิด และความเป็นเลิศด้านวิศวกรรม Highsense จึงขับเคลื่อนประสิทธิภาพระบบอัตโนมัติให้ก้าวหน้าอย่างต่อเนื่อง ช่วยให้ผู้ผลิตทั่วโลกเปลี่ยนความท้าทายทางเทคนิคที่ซับซ้อนให้กลายเป็นข้อได้เปรียบในการแข่งขันที่ยั่งยืน
